Подробная информация о продукте:
|
Материал: | Материал клапана | Connction: | Вафля |
---|---|---|---|
Деятельность: | Ручка | Стандарт: | ANSI |
Сертификат: | CE Ts ISO API | Давление: | ПН16 |
Высокий свет: | Тип шарикового клапана PN25 плавая,Шариковый клапан шарикового клапана места PPL плавая плавая,Тип шарикового клапана места PPL плавая |

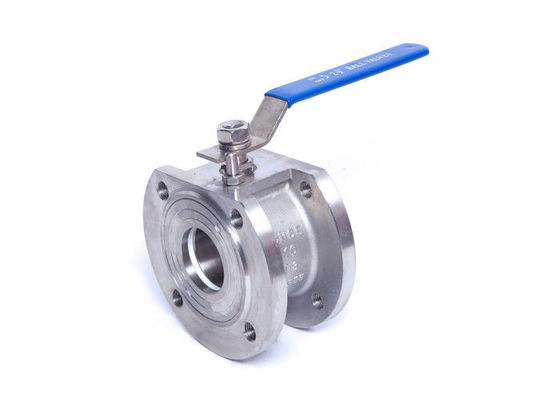

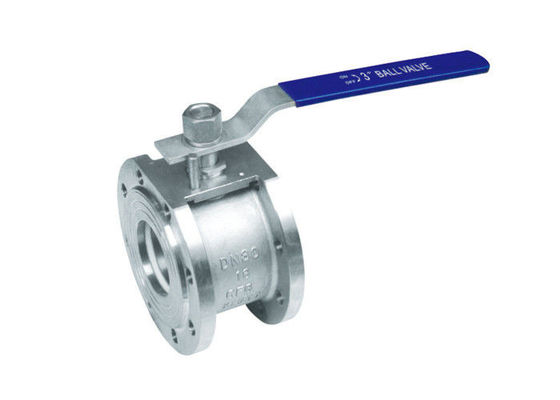

Место шарикового клапана PTFE PPL высокой вафли ручки давления PN25 плавая
Кованая сталь плавая тип шариковый клапан вафли API 1/2~6 дюймов
Компания клапана RST изготовитель клапанов индустрии, включая шариковые клапаны потока & фланца, трехсторонний тип шариковый клапан шарикового клапана, вафли, запорные заслонки, нормальные вентили, задерживающие клапаны, стрейнеры y в нержавеющей стали, сталь углерода, литую сталь, кованую сталь и легированную сталь.
Тип шариковый клапан вафли нержавеющей стали может изготовить в стандартах API, DIN & JIS, ряде давления 150LB, 300LB, PN16/PN40, 10K/20K. Главным образом материалы A351 CF8/CF8M/CF3/CF3M, A216 WCB, A105, F11, F22, F51, F91, etc. эксплуатируемые с ручкой или ручка с запирающим устройством для варианта, пусковой площадкой установки ISO5211 также доступна.
Ручные управляемые шариковые клапаны нормально поставлены с ключем или коробкой передач. Параллель положения ключа к линии текучести значит что клапан открыт. Коробка передач всегда обеспечена с открытым близким приспособленным индикатором вверх на верхней части снабжения жилищем.
Рынок клапана RST главным образом: Европа, централь/Южная Америка, Ближний Восток/Африка, Азия (Сингапур, Тайвань), etc.
Применения: Химикат и фармацевтические промышленности, нефтехимические промышленности, гидравлическая установка, обжатый воздух.
Общие особенности
Шариковый клапан Италии
Применимые стандарты:
- Дизайн и изготовлять: GB/T12237/1989
- Соединение: JB/T79
- Огнеупорный тест: GB/T13927 - 1992
Ряд размера:
- DN15 | DN200
Номинальное давление:
- Contruction 1,6 | MPa 4,0
Предел температуры:
- °C 20 | °C 350
Плавать
Полный порт
Вход конца
Тип шариковые клапаны вафли (или вызвал «Италию супер тонким» типом шариковыми клапанами) использован в оборудовании трубопровода в условии PN1.0~2.5MPa, работающ температура 29~180℃ (кольцо запечатывания RPTFE) или 29~180℃ (герметизируя кольцо полифенилен PPL), для того чтобы достигнуть для того чтобы отрезать или соединить средства в трубопроводе. Применимое средство, как вода, распаровщик, масло, азотноводородная кислота, укусная кислота, карбоамид, или средство oxidizability может подлежать приложенный материал клапана разницы приняло.
Блок: mm | |||||
Давление | Размер | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Применение
Шариковый клапан вафли можно широко использовать в нефти, химикате, металлургии, электростанции, легкой промышленности и других полях автоматически для того чтобы отрегулировать или отрезать масло, воду, газ и пульпу или волосистую жидкость.
Прочность
1. сравненный с нормальными шариковыми клапанами, супер тонкий тип шариковые клапаны имеет преимущество короткой длины структуры, в облегченном, более легкой для установки, и сохраняет материал etc, и с превосходным проведением изоляции жары.
2. Мы используем гибкую герметизируя структуру для кольца места для того чтобы достигнуть результатов высокого надежного герметизируя представления и легко для открытой/близкой деятельности, и особенная огнезащитная защитная структура набор в клапане для того чтобы держать деятельность клапанов и высокое герметизируя представление не повлиянными на под условием риска пожара аварии.
3. противостатическая структура может быть установила вопрос на запрос клиента. Мы установили 90o открытая/близкая размещая плита с отверстием, клиентом можем запереть положение согласно фактическому состоянию для избежания mis-деятельности.
Модельный выбор
Шариковый клапан вафли
Модель никакая | Давление деятельности /Mpa |
Применимая температура /℃ |
Применимое средство |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Окисляя въедливое средство | |
Q71F-25Ti | 2,5 | Окисляя въедливое средство |
