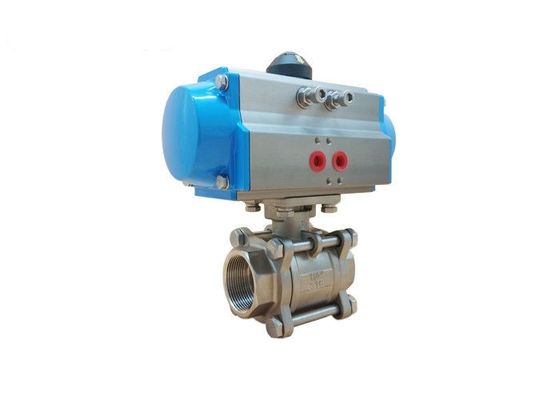

Шариковый клапан 3PC 1000WOG BSPT пневматический сработанный

Шариковый клапан 3PC 1000WOG BSPT пневматический сработанный

Шариковый клапан 3PC 1000WOG BSPT пневматический сработанный
Шариковый клапан 3PC 1000WOG BSPT пневматический сработанный

Большие изображения :  Шариковый клапан 3PC 1000WOG BSPT пневматический сработанный

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: OEM
Сертификация: CE&ISO
Номер модели: OEM
Оплата и доставка Условия:
Количество мин заказа: 1pc
Цена: negotiation
Упаковывая детали: Соответствующие случаи переклейки согласно различной структуре клапанов
Время доставки: 5~25 дней работы
Условия оплаты: Т/Т, ПайПал, западное соединение, Д/А, Л/К, Д/П, МонейГрам
Поставка способности: 500пкс/Мон

Шариковый клапан 3PC 1000WOG BSPT пневматический сработанный

описание
Материал тела: Нержавеющая сталь Материал места: ПТФЭ
Сила: Привод возвращения весны Соединение: BSP/BSPT/NPT
структура: 3пьесес Средство: Газ масла воды
Высокий свет:

Шариковый клапан BSPT пневматический сработанный

,

Пневматический сработанный шариковый клапан 1000WOG

,

Пневматический сработанный шариковый клапан 3PC

DN15 - DN100 нержавеющая сталь CF8M шарикового клапана потока BSPT пневматическая эксплуатируемая


Спецификации



Пневматический привод главным образом состоит из поршеня или диафрагмы которая развивает побудительную силу. Он держит воздух в верхней части цилиндра, позволяющ воздушному давлению принудить диафрагму или поршень для того чтобы двинуть клапан для происхождения или для того чтобы повернуть управляющего элемента клапана.

Клапаны требуют меньшего давления приводиться в действие и обычно удваиваться или утраиваться силу входного сигнала. Большой размер поршеня, больше давление выхода может быть. Иметь более большой поршень может также быть хорош если подача воздуха низка, то, позволяющ таким же силам с меньше входного сигнала. Эти давления большие достаточно для того чтобы задавить объекты в трубе. На входном сигнале kPa 100, вы смогли поднять небольшой автомобиль (вверх 1 000 lbs) легко, и это только основной, небольшой пневматический клапан. Однако, приводя силы необходимы стержня были бы слишком большими и причиняли бы стержень клапана потерпеть неудачу.

Это давление возвращено к стержню клапана, который соединен с или штепсельной вилкой клапана (см. клапан штепсельной вилки), клапан-бабочка etc. более большие силы необходимы в высоком давлении или высоких трубопроводах подачи позволить клапану преодолевать эти силы, и позволяет ему двинуть двигающие части клапанов для того чтобы контролировать внутренность материальный пропускать.



Входной сигнал клапанов «сигнал управления.» Это может прийти от разнообразие измеряющих приборов, и каждое различное давление различная точка отсчета для клапана. Типичный стандартный сигнал kPa 20-100. Например, клапан смог контролировать давление в сосуде который имеет постоянн вне-подачу, и разнообразном входе (поменянном приводом и клапаном). Передатчик давления будет контролировать давление в сосуде и будет передавать сигнал от kPa 20-100. kPa 20 значит что никакое давление, 100 середин kPa там давление полного диапасона (смогите быть поменяно пунктами тарировки передатчиков). По мере того как давление поднимает в сосуд, выход передатчика поднимает, этот рост давления отправлен в клапан, который причиняет клапан к ходу вниз, и начало закрывая клапан, уменьшающ подачу в сосуд, уменьшая давление в сосуде как избыточная атмосфера эвакуировано через подачу выхода. Это вызвано сразу действующим обрабатывает.


Преимущество



1. Шариковый клапан нержавеющей стали

2. Высокие величины потока

3. Высокие средние давления

4. Длинный срок службы

5. Клапан поршеня ISO 5211


Технические данные
 Одиночное действующее но. пневматического привода приказывая.

Шариковый клапан 3PC 1000WOG BSPT пневматический сработанный 0



Модель никакая Вращающий момент (6Bar)
Раскройте Конец
ПОСТУПОК 050S 13.2Nm 6.7Nm
ПОСТУПОК 063S 24.1Nm 11.1Nm
ПОСТУПОК 075S 47.7Nm 22.1Nm
ПОСТУПОК 090S 73.1Nm 36.7Nm
ПОСТУПОК 100S 109Nm 50.7Nm
ПОСТУПОК 115S 176Nm 82Nm
ПОСТУПОК 125S 227Nm 105Nm
ПОСТУПОК 145S 357Nm 165Nm
ПОСТУПОК 160S 456Nm 224Nm
ПОСТУПОК 190S 871Nm 379Nm
ПОСТУПОК 210S 1000Nm 521Nm
ПОСТУПОК 240S 1423Nm 721Nm
ПОСТУПОК 270S 2345Nm 1060Nm
ПОСТУПОК 300S 2956Nm 1460Nm
ПОСТУПОК 350S 4247Nm 2346Nm
ПОСТУПОК 400S 6559Nm 2624Nm


Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюр стандартный во всем стандарте
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Declutchable
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром


Применения



Пневматические шариковые клапаны широко использованы для изоляции и управления подачи в пневматических системах потому что эти клапаны управляемые воздухом доступны в ряде форм кузова и размеров, материалах возбуждения и оценки и они давления соответствующие для большинств применений выстраивая в ряд от воды, газов, пара, масел, продтоваров, химикатов, фармацевтической продукции и порошков. Сработанный шариковый клапан имеет внутренний шарик с отверстием через его загерметизировал типично с местами PTFE обжатыми против его концами шарикового клапана, управляемыми через квартальный поворот стержнем эксплуатируемым приводом воздуха. Воздух привелся в действие шариковые клапаны предлагает крепкий, изрезанный и надежный сработанный пакет клапана на относительно низкой цене, и предлагает быстрые рабочие временена, может эксплуатироваться непрерывно, и удобен в высоких задействуя применениях где соотвествующий.


Модельный выбор
 Шариковый клапан потока 3PC пневматический

Название продукта Шариковый клапан потока 3PC
Давление 1000WOG
Клапан Matreial CF8/SS304 CF8M/SS316 WCB
Соединение BSP/BSPT/NPT
