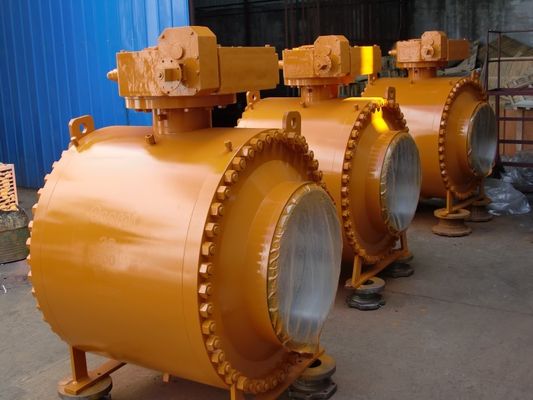

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion
Шариковый клапан изоляции сейфа огня двойным установленный Trunnion Шариковый клапан изоляции сейфа огня двойным установленный Trunnion Шариковый клапан изоляции сейфа огня двойным установленный Trunnion

Большие изображения :  Шариковый клапан изоляции сейфа огня двойным установленный Trunnion

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: OEM
Сертификация: API6D,API607
Номер модели: OEM
Оплата и доставка Условия:
Количество мин заказа: 1pc
Упаковывая детали: Случаи Полывоод
Время доставки: 2-15векс
Условия оплаты: Л/К, Т/Т
Поставка способности: 20000 ПК в год

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion

описание
Размер: NPS 2" до 60" Давление: 150ЛБ к 2500ЛБ
Диапазон температур: Температуэ -196℃~300℃ низкое, нормальная температура и высокая температура Материал тела и отделки: Литая сталь, ВКБ, АСТМ А105, АСТМ А350 ЛФ2, АСТМ А182 Ф304 Ф304Л Ф316/Ф316Л/Ф51 Ф53 Ф55, АСТМ А351 К
Материал места: ПТФЭ, РПТФЭ, ДЭВЛОН, Молон, ВЗГЛЯД УКРАДКОЙ, место металла Запечатывание тела и стержня: Колцеобразное уплотнение (ФКМ, ФФКМ НБР, ФПМ ХНБР, ВИТОН, ЭПДМ, АФЛАС), спиральная обветренная упако
Высокий свет:

Двойным шариковый клапан изоляции установленный Trunnion

,

Шариковый клапан огня безопасным установленный Trunnion

,

бортовой шариковый клапан входа pn160

Двойная изоляция & стравливающий вход стороны шарикового клапана





Особенности:

1. Брошенный тип с телом Deisgn разделения 2 ПК или выкованный тип с дизайном тела 3 PCS,
Брошенный материал: WCB, CF8, CF8M, CF8C, двухшпиндельная нержавеющая сталь, etc.
Выкованный материал: A105, F304, F316, F317, F347, F11, F51, F59, ETC.
Другие материалы доступные по требованию, доступные в различных материалах отделки и места (жизнерадостного и металла) для того чтобы одеть различные условия обслуживания.

2. Доступная деятельность:
Нормальная ручка или Lockable управляемая ручка,
Шестерня работала,
Pneuamtic работало,
Электрические эксплуатируемые работать или гидравлическое.

2. Доступная оценка давления:
CL150, CL300, CL600, CL900, CL1500, CL2500


3. Доступные ряды размера: 1/2» - 18"

4. Стандарты применения
Проектно-конструкторский стандарт: API 6D
Размер фланца к ANSI B16.5
Лицом к лицу размер к ANSI B16.10
Пре-temp. Оценка шарикового клапана к ASME B16.34
Толщина стены к ASME B16.34
Сейф огня дизайна шарикового клапана к API 6FA/API 607
Проверите & испытайте: API 6D/API598
Маркировка клапана шарикового клапана: MSS- SP-25
К MR-01-75 по запросу

Описание
3 части тела. Клапан конструирован в соответствии с требованиями API 6D для обслуживания трубопровода. Противостатический и анти- дизайн стержня обдува. Дизайн места дает идеальное tighness и доступен как или само-сбрасывать тип или двойной тип влияния поршеня. Дизайн уменьшает трение водя к низкому работая вращающему моменту. Доступный как сдвоенный блок и исполнение кровотечения, которое учитывает вентилировать и стекать жидкости ling от полости тела. Доступная полная и уменьшенная скважина. Firesafe шариковых клапанов испытанное согласно EN 12266-2 BS, API 6FA и API 607. Электрические, пневматические и hydravlic приводы доступны на требовании к клиента.

Общее введение
Trunnion установил шариковые клапаны конструирован в соответствии с API 6D на класс 150 классов ASME, 300, 600, 900, 1500, и 2500.Tow-piece разделило литую сталь тела и дизайн входа стороны кованой стали 3-части скрепил болтами тело связей между и закрытие, trunnion скрепило болтами соединение, тело толщина исполняет с ANSI кольцо B16.34.Seat плавает тип, весну - нагруженную для того чтобы уверить контакт с шариком для того чтобы обеспечить эффективное плотное уплотнение даже на низком перепаде давления между полостью и идущим дальше по потоку закрытием. Типовая конструкция мягко усажена. Материалы различные мягкие места доступные основанные на условиях труда клиента. Доступный полностью и уменьшенные приводы Bore.Electrical, пневматических и гидравлических доступные основанные на требовании клиента. Конструкция тела совместная

3 уплотнение viton части дизайна входа конца тела, кольца графита или колцеобразного уплотнения (или запроса) обеспечить абсолютную целостность уплотнения. Скрепленные болтами дизайны тела включают металл плотного допуска перекрывая приспособленный между телом и переходником для того чтобы уменьшить любую возможность движения должную к стрессу трубопровода. Высокотемпературная спиральная рана grafoil нержавеющей стали заполнило набивку использована для абсолютного уплотнения.
Тело и переходники проставлены размеры для контакта металла для обеспечения правильной толкотни набивкой.



Тип шарикового клапана Дизайн и изготовление Лицом к лицу/непрерывной цепью Размеры фланца Оценка температуры давления Осмотр и тест
Разделите шариковый клапан фланца BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Фиксированный шариковый клапан фланца API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Главный материал

Материал тела Материал отделки Материал уплотнения Набивка/упаковка
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, ВЗГЛЯД УКРАДКОЙ, PPL, ETC. ГРАФИТ. PTFE, PPL. ETC.




Дизайн огня безопасный

Шариковые клапаны обеспечивают пропуск 100% теста огня безопасного. По мере того как шариковый клапан прикладывает 2 загерметизированный дизайн через уплотнения колцеобразного уплотнения и набивку спирали графита металла обветренное. Когда клапан горящие, неметаллические материалы как уплотнения места PTFE, набивки, уплотнения колцеобразного уплотнения, резиновый etc будет поврежден, между тем наружный слой набивки спирали графита металла обветренного обеспечивает вторичное уплотнение. Когда мягкое место сгорится, место металла автоматически сформирует уплотнение металла с шариком под принуждать весны которая эффектно будет контролировать внутреннюю утечку и внешнюю утечку. Дизайн клапана полно согласовывает с API 607, API 6FA, BS 6755, JB/t 6899 и другие стандарты,

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 0





Стержень доказательства обдува:

Стержень сделан отдельно от шарика с объединенным T типа круглым плечом, сохраненным вежливым. (другие дизайны доступны по запросу)



Противостатический прибор:

Весна плюс тип противостатический прибор графита приложена между шариком, стержнем, фланцом железы и телом для того чтобы держать неповрежденную цепь тока между всеми металлическими компонентами. И обеспечьте сопротивление более низкое чем самое строгое требование к обслуживания.



Прибор впрыски тавота

Для DN150 (NPS 6) & большие стержень и место клапана обеспечены с герметизируя прибором впрыски тавота, для DN125 & небольшой, мы можем обеспечить герметизируя прибор впрыски тавота согласно требованиям клиента. Когда колцеобразное уплотнение будет повреждено случайно, впрыснутым sealant загерметизировал для предотвращения средств массовой информации через утечки кольца и стержня места клапана.

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 1





Герметизируя варианты

Мягкое место: Металл к уплотнению колцеобразного уплотнения металла

Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов

широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 2





СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)

Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 3



ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)

Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 4









Шарик зафиксирован trunnion и стержнем на размер 4" &smaller.      Поддержка плиты Trunnion на размер 6" & большой



Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 5









Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 6



Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 7

Шариковый клапан изоляции сейфа огня двойным установленный Trunnion 8
