Подробная информация о продукте:
|
Материал тела: | ВКБ | Материал шарика: | ВКБ |
---|---|---|---|
Материал места: | ПТФЭ | Гаван модель: | L-порт |
Давление: | ПН16 | Соединение: | Фланец |
Высокий свет: | Шариковый клапан конца фланца 3 путей,Шариковый клапан конца фланца WCB,Шариковый клапан конца фланца PN40 |

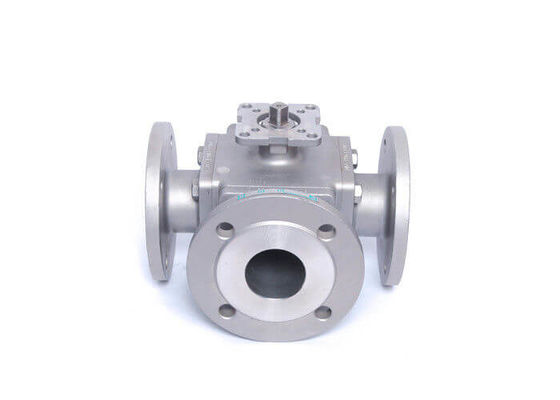

Небольшое полностью гаван 3 служить фланцем путями тело шарикового клапана квадратное с пусковой площадкой установки
шариковый клапан вафли конструирован в соответствии с API608, ASME B16.34, API6D, DIN 3357 etc которые широко были использованы в ряду полей, включая природный газ, рафинировку, еду, петрохимический etc. Шариковый клапан конца вафли Royeon плавая «цельный дизайн структуры типа телосложения. Этот клапан обычно использован в обслуживании низкого давления (150~300LB) и устанавливает предел космоса
Особенности и преимущества
●Полный порт или уменьшить порт
●Дизайн и конструкция огня безопасные
●Стержень доказательства обдува
●Низкое представление вращающего момента
●Противостатический прибор для шарик-стержня
●Опционное запирающее устройство
●Фланец ISO 5211 верхний (сразу пусковая площадка установки для легкой автоматизации)
Ряд размера:
- DN15 | DN200
Оценка давления:
- PN16 PN25 PN40
Диапазон температур:
- -20°C~185°C
Трехсторонний шариковый клапан можно разделить в тип Q44L и тип Q45T для различных переключая требований среднего направления подачи. МОДЕЛЬ «L-PORT» может осуществить переключение среднего направления подачи, и 2 канала который могут быть перпендикулярн друг к другу можно соединиться или закрыться. МОДЕЛЬ «T-PORT» может осуществить разделять или смешанная подачу средства, не только может осуществить переключение среднего направления подачи, но также может соединить 3 канала друг к другу, и может также закрыть любой канал и соединить другие 2 канала. Клапан имеет характеристики компактной текстуры, красивые возникновение и хороший герметизирующ представление.
Давление | Размер | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Применение
Клапан главным образом использован в промышленном обеспечивая циркуляцию водоснабжении и дренаж, городское водоснабжение и дренаж, многоэтажные здания и гостиницы надутого выхода воды насоса, используемого для того чтобы отрезать назад воду и исключение разрушительного молотка воды, гарантируют безопасную работу сети трубы. Конструировал принять полный отчет экологических требований, никакую вибрацию, никакой шум, ровную деятельность, обеспечьте что гостиницы, жилой тихий и имейте функции энергосбережения.
Прочность шарикового клапана 3 путей
1. Жидкое сопротивление низко, и коэффициент сопротивления равен к lengthh трубы.
2. Структура проста, небольшая в размере и свете в весе.
3. Оно компактный и надежный, и имеет хорошие свойства запечатывания. Он также широко был использован в системах вакуума.
4. Деятельность удобна, отверстие и заключение быстры, и вращение 90° от полного отверстия к полному заключению, которое удобно для международного контроля.
5. Обслуживание удобно, шариковый клапан имеет простую структуру, и герметизируя кольцо вообще передвижное, и разборка и замена относительно удобны.
6. Когда полно открытый или полно закрытый, поверхность для заклеивания шарика и место клапана изолированы от средства, и средства не причиняет размывание поверхности для заклеивания клапана.
7. Широкий диапазон применений, от небольшого к немного миллиметров, до немного метров, от глубокого вакуума к высокому давлению можно приложить.
