Подробная информация о продукте:
|
Размер: | NPS 2" до 60" | Давление: | 150ЛБ к 2500ЛБ |
---|---|---|---|
Диапазон температур: | Температуэ -196℃~300℃ низкое, нормальная температура и высокая температура | Материал тела и отделки: | Литая сталь, ВКБ, АСТМ А105, АСТМ А350 ЛФ2, АСТМ А182 Ф304 Ф304Л Ф316/Ф316Л/Ф51 Ф53 Ф55, АСТМ А351 К |
Материал места: | ПТФЭ, РПТФЭ, ДЭВЛОН, Молон, ВЗГЛЯД УКРАДКОЙ, место металла | Запечатывание тела и стержня: | Колцеобразное уплотнение (ФКМ, ФФКМ НБР, ФПМ ХНБР, ВИТОН, ЭПДМ, АФЛАС), спиральная обветренная упако |
Высокий свет: | Шариковый клапан кровотечения сдвоенного блока API607,Шариковый клапан входа WCB бортовой,Шариковый клапан кровотечения сдвоенного блока WCB |

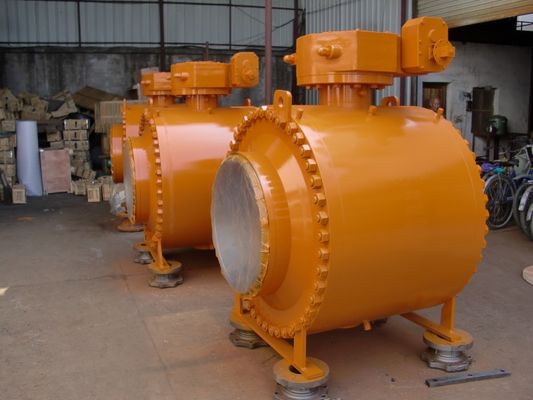

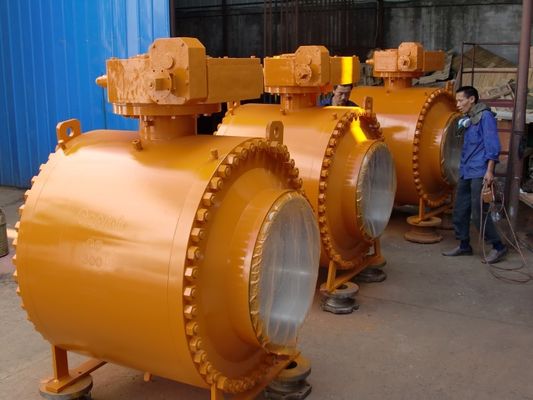

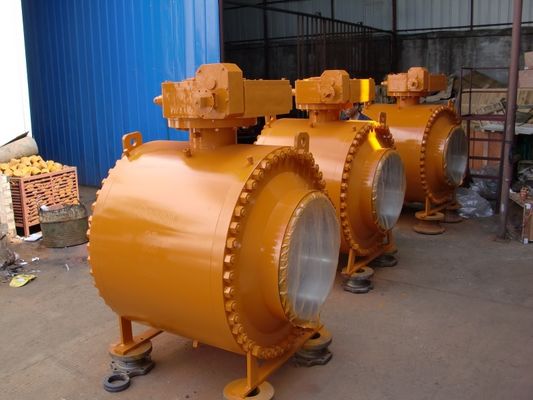

Сдвоенный блок & стравливающий вход стороны шарикового клапана
ОСОБЕННЫЕ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Для специфического и более требуя применения гарантировать надежность подводного пакета для всей продолжительности жизни с нул обслуживаниями (до 30 летами), включите особенные конструктивные особенности:
Тел-к-закрытие/Тел-к-bonnet основного металла герметизируя прокладкой между фланцами металла (тип BX)
Множественный барьер на системе запечатывания стержня и стержень основного металла герметизируя по требованию для строгого обслуживания.
запечатывание Металл-к-металла между шариком и местом (покрытым TCC) с 0 проведениями утечки (ТАРИФОМ a) для жидкого обслуживания.
Не-эластомерные уплотнения (PTFE-PEEK) совместимые с большинств строгими средствами массовой информации, соответствующими для обслуживания дуновения-вниз за -29°C и без риска постепенного ухудшения.
Внутренняя защита на всех герметизируя зонах и критических поверхностях верхним слоем сварки N06625; полно cladded по требованию для строгого обслуживания.
Расположение портов сброса и стока с барьером основного металла и заваркой уплотнения.
Проектные данные
Проектно-конструкторский стандарт: API 6D, DIN3357-1, EN12516-1
Лицом к лицу стандарт: API6D, ASME B16.10, DIN3202
Соединяясь стандарт: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25
Тест & проверить стандарт: API 6D, API 598
Работая температура: -196℃~610℃
Тип соединения: RF, RTJ, FF, BW.BSPT, NPT
Кислая окружающая среда: NACE MR0175
Шариковый клапан установленный Trunnion соответствующий для использования на различных видах трубопроводов класса 150 к класса 2500, PN16~PN160, JIS 10K~ JIS 20K, который нужно отрезать или повернуть на средство трубопровода, чего типы деятельности включают шестерню червя, manul, pneumactic или электрические силовые приводы, быть вообще соединения фланца, и соединения конца сварки встык также.
Дизайн огня безопасный
Шариковые клапаны обеспечивают пропуск 100% теста огня безопасного. По мере того как шариковый клапан прикладывает 2 загерметизированный дизайн через уплотнения колцеобразного уплотнения и набивку спирали графита металла обветренное. Когда клапан горящие, неметаллические материалы как уплотнения места PTFE, набивки, уплотнения колцеобразного уплотнения, резиновый etc будет поврежден, между тем наружный слой набивки спирали графита металла обветренного обеспечивает вторичное уплотнение. Когда мягкое место сгорится, место металла автоматически сформирует уплотнение металла с шариком под принуждать весны которая эффектно будет контролировать внутреннюю утечку и внешнюю утечку. Дизайн клапана полно согласовывает с API 607, API 6FA, BS 6755, JB/t 6899 и другие стандарты,
СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)
Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.
ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)
Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.
Стержень доказательства обдува:
Стержень сделан отдельно от шарика с объединенным T типа круглым плечом, сохраненным вежливым. (другие дизайны доступны по запросу)
Противостатический прибор:
Весна плюс тип противостатический прибор графита приложена между шариком, стержнем, фланцом железы и телом для того чтобы держать неповрежденную цепь тока между всеми металлическими компонентами. И обеспечьте сопротивление более низкое чем самое строгое требование к обслуживания.
Прибор впрыски тавота
Для DN150 (NPS 6) & большие стержень и место клапана обеспечены с герметизируя прибором впрыски тавота, для DN125 & небольшой, мы можем обеспечить герметизируя прибор впрыски тавота согласно требованиям клиента. Когда колцеобразное уплотнение будет повреждено случайно, впрыснутым sealant загерметизировал для предотвращения средств массовой информации через утечки кольца и стержня места клапана.
Герметизируя варианты
Мягкое место: Металл к уплотнению колцеобразного уплотнения металла
Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов
широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента
Тип шарикового клапана | Дизайн и изготовление | Лицом к лицу/непрерывной цепью | Размеры фланца | Оценка температуры давления | Осмотр и тест |
Разделите шариковый клапан фланца | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Фиксированный шариковый клапан фланца | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Главный материал
Материал тела | Материал отделки | Материал уплотнения | Набивка/упаковка |
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, ВЗГЛЯД УКРАДКОЙ, PPL, ETC. | ГРАФИТ. PTFE, PPL. ETC. |
Шарик зафиксирован trunnion и стержнем на размер 4" &smaller. Поддержка плиты Trunnion на размер 6" & большой
