Подробная информация о продукте:
|
Материал тела: | Нержавеющая сталь | Материал места: | ПТФЭ |
---|---|---|---|
Сила: | Привод возвращения весны | Соединение: | BSP/BSPT/NPT |
Размер: | 1/2 " ~8" | Средство: | Газ масла воды |
Высокий свет: | DN80 продело нитку шариковый клапан,Пневматический сработанный продетый нитку шариковый клапан,DN65 продело нитку шариковый клапан |

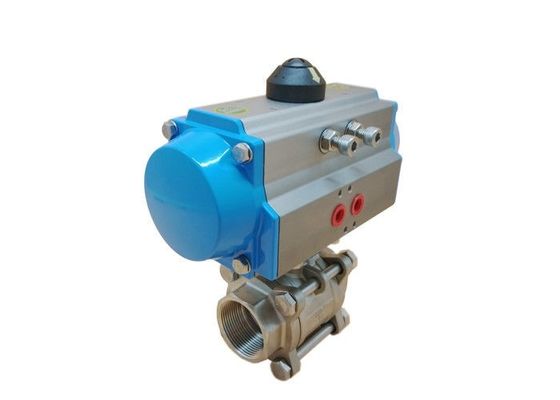

Шариковый клапан нержавеющей стали пневматический сработанный 3 клапан продетый нитку частями DN50 DN65 DN80
Пневматические приводы
Пневматические приводы используют давление обжатого воздуха произвести вращающий момент необходимы, что повернули клапан. Большинств приводы квартального поворота пневматические имеют поршень и механизм шестерни механизма реечной передачи для генерации вращающего момента. Порт входа на приводе вводит обжатый воздух в привод. Обжатый воздух двигает поршень линейно, который прикреплен в шкаф. Шкаф соединен с шестерней через шестерни, поэтому, преобразовывая линейное движение к вращательному. Шестерня одновременно возвращает это движение к стержню клапана, который по мере того как обсуженный повернет шарик клапана также для того чтобы раскрыть или закрыть его.
Спецификации
Преимущество
1. Компактный размер и облегченная конструкция
2. Надежное, продолжительное представление
3. Держателя стандарта «в клапане линии» или «перекрестного» к конфигурациям привода
4. Дизайн Весн-возвращения приспосабливает подачу воздуха как низко как 50 psi
5. Отделка нержавеющей стали внешняя и колцеобразные уплотнения FKM стандарт
6. Сразу соединение стержня клапана к валу привода уменьшает отрицательную реакцию
7. Стандарт ручного преодоления автоматики
Технические данные
Двойное действующее но. пневматического привода приказывая.
Модель никакая | Вращающий момент (6Bar) | |
Раскройте | Конец | |
ПОСТУПОК 050S | 13.2Nm | 6.7Nm |
ПОСТУПОК 063S | 24.1Nm | 11.1Nm |
ПОСТУПОК 075S | 47.7Nm | 22.1Nm |
ПОСТУПОК 090S | 73.1Nm | 36.7Nm |
ПОСТУПОК 100S | 109Nm | 50.7Nm |
ПОСТУПОК 115S | 176Nm | 82Nm |
ПОСТУПОК 125S | 227Nm | 105Nm |
ПОСТУПОК 145S | 357Nm | 165Nm |
ПОСТУПОК 160S | 456Nm | 224Nm |
ПОСТУПОК 190S | 871Nm | 379Nm |
ПОСТУПОК 210S | 1000Nm | 521Nm |
ПОСТУПОК 240S | 1423Nm | 721Nm |
ПОСТУПОК 270S | 2345Nm | 1060Nm |
ПОСТУПОК 300S | 2956Nm | 1460Nm |
ПОСТУПОК 350S | 4247Nm | 2346Nm |
ПОСТУПОК 400S | 6559Nm | 2624Nm |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюр стандартный во всем стандарте
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Declutchable
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Модельный выбор
Шариковый клапан потока 3PC пневматический
Название продукта | Шариковый клапан потока 3PC | |||
Давление | 1000WOG | |||
Клапан Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
Соединение | BSP/BSPT/NPT |
