Подробная информация о продукте:
|
Клапан: | КФ8 | Шарик: | КФ8 |
---|---|---|---|
Материал места: | ПТФЭ | Размер: | 1/2 " ~8" |
Стандарт: | ANSI | структура: | Полный порт |
Высокий свет: | Нержавеющая сталь 150LB служила фланцем шариковый клапан,Нержавеющая сталь CF8 служила фланцем шариковый клапан,Шариковый клапан ANSI стандартный служить фланцем |

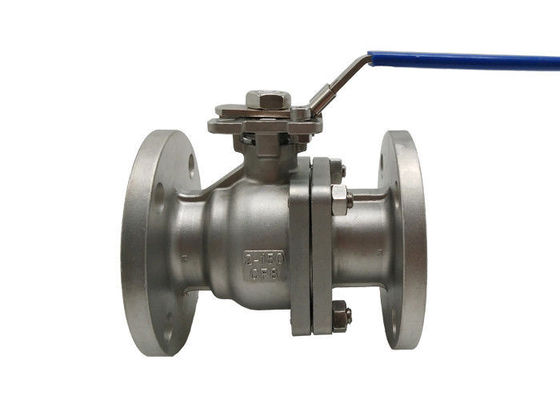

Нержавеющая сталь класса 150LB CF8 служила фланцем шариковый клапан 2 дюйма работая ручкой
Спецификации
нержавеющая сталь ANSI 150# порта 2 частей полный служила фланцем шариковые клапаны конструирована для общих химических и промышленных применений. Эти клапаны бросания вклада предлагают низкий работая вращающий момент с ручкой квартального поворота защелк-запирая. Извлекать ручку учитывает легкую установку электрических или пневматических приводов с пусковой площадкой установки индустриального стандарта ISO5211 сразу. Это обеспечивает выравнивание вала точности и исключает потребность для дополнительных кронштейнов и соединений. В реальном маштабе времени-нагружен тройной дизайн уплотнения стержня и само-регулировать, возмещая потерю носка, давление, и флуктуации температуры. Все клапаны испытаны согласно с API 598.
Полный порт для неограниченной подачи
Тело, шарик и стержень нержавеющей стали 316
Дуньте вне стержень доказательства
Седла шарового клапана RTFE расширяют жизнь цикла и уменьшают вращающий момент
Тройной дизайн уплотнения стержня RTFE/Viton, нагруженное в реальном маштабе времени
Зажимная рукоятка защелки (Padlockable)
Пусковая площадка установки ISO5211 привода готовая сразу
Противостатический дизайн
Давление | Размер | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2» | Больше спецификаций, свяжутся мы свободно | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Кратко введение
Структура плавая шарикового клапана плавает. Под действием среднего давления, шарик может произвести одни смещение и прессу против поверхности для заклеивания на выводном конце для обеспечения запечатывания выводного конца.
Плавая шариковый клапан имеет простую структуру и хорошее проведение запечатывания, но нагрузка шарика, который подвергли к средству работы совсем передана кольцу запечатывания выхода, поэтому необходимо рассматривать ли материал герметизируя кольца может выдержать допустимую загрузку сферически средства. Эта структура широко использована в шариковых клапанах средства и низкого давления.
Прочность шарикового клапана
1. Жидкое сопротивление небольшое, и шариковый клапан полно-скважины почти без акустического омического сопротивления.
2. Простая структура, небольшой размер и легковес.
3. Оно имеет 2 герметизируя стороны, и материал поверхности для заклеивания шарикового клапана широко использован в различных пластмассах, и имеет хорошее герметизирующ представление и может достигнуть полного запечатывания. Он также широко был использован в системах вакуума.
Модельный выбор
Полностью гаван плавая шариковый клапан 2PC
Стандарт | ANSI | GB | JIS | DIN |
Давление | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Модель | 1) Высокая модель ручки модели платформы 2) |
