Подробная информация о продукте:
|
Размер: | Размер: НПС 2" до 60" | Давление: | 150ЛБ к 2500ЛБ |
---|---|---|---|
Диапазон температур: | Температуэ -196℃~300℃ низкое, нормальная температура и высокая температура | Материал тела и отделки: | Литая сталь, ВКБ, АСТМ А105, АСТМ А350 ЛФ2, АСТМ А182 Ф304 Ф304Л Ф316/Ф316Л/Ф51 Ф53 Ф55, АСТМ А351 К |
Материал места: | ПТФЭ, РПТФЭ, ДЭВЛОН, Молон, ВЗГЛЯД УКРАДКОЙ, место металла | Запечатывание тела и стержня: | Колцеобразное уплотнение (ФКМ, ФФКМ НБР, ФПМ ХНБР, ВИТОН, ЭПДМ, АФЛАС), спиральная обветренная упако |
Высокий свет: | Шариковый клапан 300LB установленный Trunnion,Шариковый клапан места PTFE установленный Trunnion,BW кончает шариковый клапан установленный Trunnion |

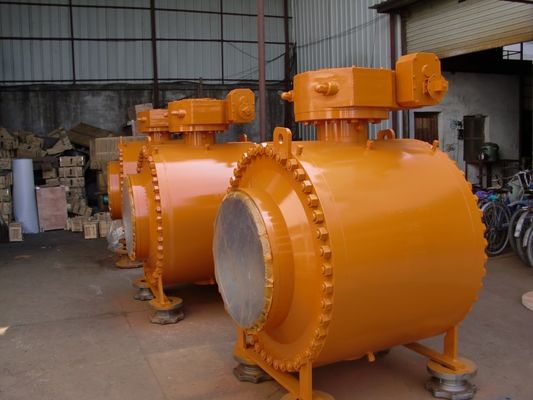

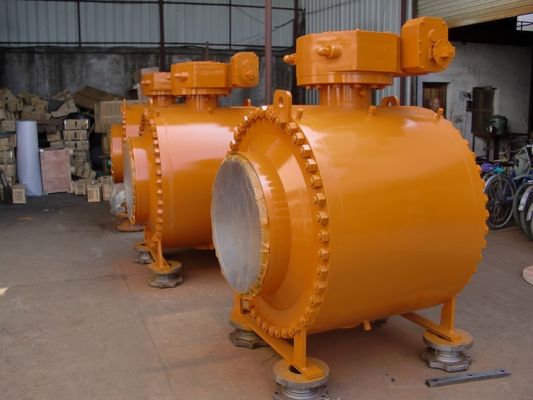

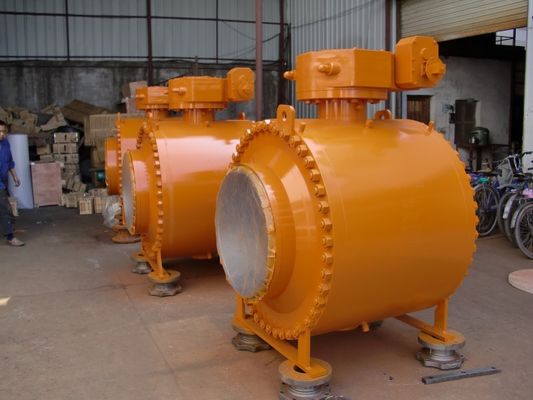

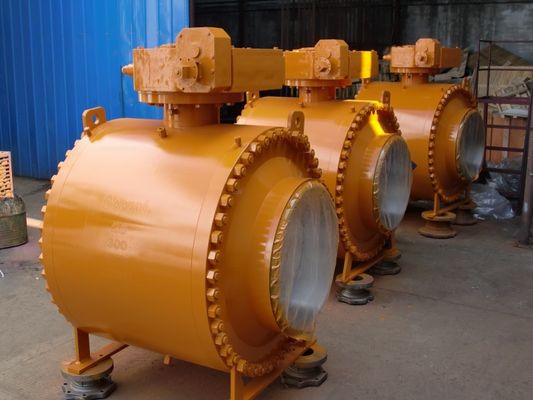

Сдвоенный блок & стравливающие концы BW входа 300LB стороны шарикового клапана
Мы можем к шариковым клапанам trunnion входа стороны поставки конструированным для того чтобы соответствовать стандарту клапана API 6D для того чтобы соотвествовать применений клапана береговых и оффшорных нефти и газ, переработки нефти и обработки, и нефтехимических промышленностей.
Бортовые клапаны входа конструированы как крепкие, строгие клапаны обслуживания, способные выдерживать деятельность на высоком давлении (ANSI #2500) и обеспечить последовательный и надежный отключенный нул. Эти клапаны идеальные для применений аварийной остановки для обслуживания углерода.
ДИЗАЙН И ОСОБЕННОСТИ
Проектно-конструкторский стандарт: Спецификация API 6D для клапанов трубопровода (шарика)
Нормальные размеры: DN25 к DN 600, 1" до 24", полная и уменьшенная скважина (более большие размеры по запросу)
Оценка давления: Thro ANSI 150 к оценке ANSI 2500 полной
Диапазон температур: -196°C к +500°
Стандарты Firesafe: Спецификация API 6FA для теста огня клапанов
Испытание утечки места: Класс ISO 5208, или ANSI/FCI 70-2 v и VI, или других международных испытывая стандартов.
Соединение фланца: Служенный фланцем к ASME B16.5 (1" до 24") или Buttweld к ASME B16.25
Механические соединения: Дизайны и материалы уплотнения для того чтобы соотвествовать спецификациям клиента (зависимым на применении)
Верхний фланец: ISO 5211
Деятельность: Ручная операция с коробкой передач или автоматический используя привод.
Материалы конструкции: сталь углерода, нержавеющая сталь, дуплекс и супер двухшпиндельная нержавеющая сталь, Inconel, Monel, Hastelloy, Incoloy и большинств имеющееся на рынке выкованные/материалы бара.
Прибор впрыски тавота
Для DN150 (NPS 6) & большие стержень и место клапана обеспечены с герметизируя прибором впрыски тавота, для DN125 & небольшой, мы можем обеспечить герметизируя прибор впрыски тавота согласно требованиям клиента. Когда колцеобразное уплотнение будет повреждено случайно, впрыснутым sealant загерметизировал для предотвращения средств массовой информации через утечки кольца и стержня места клапана.
Дизайн огня безопасный
Шариковые клапаны обеспечивают пропуск 100% теста огня безопасного. По мере того как шариковый клапан прикладывает 2 загерметизированный дизайн через уплотнения колцеобразного уплотнения и набивку спирали графита металла обветренное. Когда клапан горящие, неметаллические материалы как уплотнения места PTFE, набивки, уплотнения колцеобразного уплотнения, резиновый etc будет поврежден, между тем наружный слой набивки спирали графита металла обветренного обеспечивает вторичное уплотнение. Когда мягкое место сгорится, место металла автоматически сформирует уплотнение металла с шариком под принуждать весны которая эффектно будет контролировать внутреннюю утечку и внешнюю утечку. Дизайн клапана полно согласовывает с API 607, API 6FA, BS 6755, JB/t 6899 и другие стандарты,
Герметизируя варианты
Мягкое место: Металл к уплотнению колцеобразного уплотнения металла
Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов
широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента
СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)
Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.
ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)
Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.
Тип шарикового клапана | Дизайн и изготовление | Лицом к лицу/непрерывной цепью | Размеры фланца | Оценка температуры давления | Осмотр и тест |
Разделите шариковый клапан фланца | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Фиксированный шариковый клапан фланца | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Главный материал
Материал тела | Материал отделки | Материал уплотнения | Набивка/упаковка |
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, ВЗГЛЯД УКРАДКОЙ, PPL, ETC. | ГРАФИТ. PTFE, PPL. ETC. |
Проектные данные
Проектно-конструкторский стандарт: API 6D, DIN3357-1, EN12516-1
Лицом к лицу стандарт: API6D, ASME B16.10, DIN3202
Соединяясь стандарт: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25
Тест & проверить стандарт: API 6D, API 598
Работая температура: -196℃~610℃
Тип соединения: RF, RTJ, FF, BW.BSPT, NPT
Кислая окружающая среда: NACE MR0175
Конструктивная особенность
1: Полная скважина или уменьшенная скважина
2: Структура двухкусочных или 3-части тела
3: Сдвоенный блок & кровотечение, двойная изоляция и кровотечение (DIB-1&DIB-2)
4: Дизайн огня безопасный (API 607)
5: Обдув-защитная система
6: Противостатический дизайн
7: Сброс полости собственной личности
8: Испытание беглого излучения (опционное)
Шарик зафиксирован trunnion и стержнем на размер 4" &smaller. Поддержка плиты Trunnion на размер 6" & большой
