Подробная информация о продукте:
|
Размер: | NPS 2" до 60" | Давление: | 150ЛБ к 2500ЛБ |
---|---|---|---|
Диапазон температур: | Температуэ -196℃~610℃ низкое, нормальная температура и высокая температура | Материал тела и отделки: | Литая сталь, ВКБ, АСТМ А105, АСТМ А350 ЛФ2, АСТМ А182 Ф304 Ф304Л Ф316/Ф316Л/Ф51 Ф53 Ф55, АСТМ А351 К |
Материал места: | ПТФЭ, РПТФЭ, ДЭВЛОН, Молон, ВЗГЛЯД УКРАДКОЙ, место металла | Запечатывание тела и стержня: | Колцеобразное уплотнение (ФКМ, ФФКМ НБР, ФПМ ХНБР, ВИТОН, ЭПДМ, АФЛАС), спиральная обветренная упако |
Высокий свет: | бортовой trunnion входа установил шариковый клапан,Шариковый клапан API 607 установленный Trunnion,Шариковый клапан Trunnion с электрическим силовым приводом |

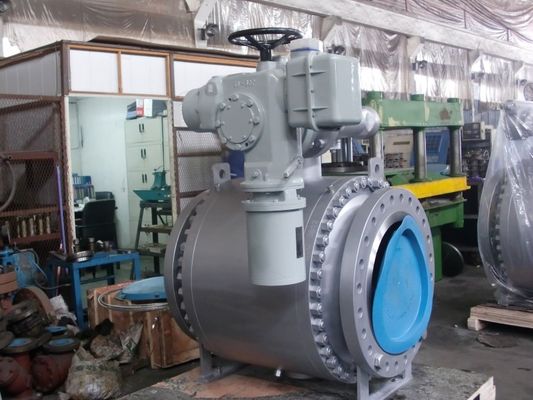

Бортовой тип Trunnion шарикового клапана входа с электрическим силовым приводом
Тип шарикового клапана | Дизайн и изготовление | Лицом к лицу/непрерывной цепью | Размеры фланца | Оценка температуры давления | Осмотр и тест |
Разделите шариковый клапан фланца | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Фиксированный шариковый клапан фланца | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Главный материал
Материал тела | Материал отделки | Материал уплотнения | Набивка/упаковка |
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, ВЗГЛЯД УКРАДКОЙ, PPL, ETC. | ГРАФИТ. PTFE, PPL. ETC. |
Критические применения
Устья скважины; Линии связи
Клапаны трубопровода
Рослость-ESDV
Газ над клапанами масла (GOV)
Клапаны Blowdown (BDV)
Клапаны выключения (SDV)
Изоляция ловушки шабера
Отростчатые клапаны
SSIV
ROV
HIPPS
Подводн-море
Криогенный (ДОЛГОТА, regas)
Низкая температура
Горячий выстукивать
Медленно двигать
Ловушка шабера
Переключая клапаны
Дозирующие клапаны
Быстрый закрывать (< 1="" sec="">
slurry нефтеносного песка
Высокая температура
Похороненные/подземные клапаны
Проектные данные
Проектно-конструкторский стандарт: API 6D, DIN3357-1, EN12516-1
Лицом к лицу стандарт: API6D, ASME B16.10, DIN3202
Соединяясь стандарт: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25
Тест & проверить стандарт: API 6D, API 598
Работая температура: -196℃~610℃
Тип соединения: RF, RTJ, FF, BW.BSPT, NPT
Кислая окружающая среда: NACE MR0175
СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)
Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.
ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)
Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.
Противостатический прибор:
Весна плюс тип противостатический прибор графита приложена между шариком, стержнем, фланцом железы и телом для того чтобы держать неповрежденную цепь тока между всеми металлическими компонентами. И обеспечьте сопротивление более низкое чем самое строгое требование к обслуживания.
Стержень доказательства обдува:
Стержень сделан отдельно от шарика с объединенным T типа круглым плечом, сохраненным вежливым. (другие дизайны доступны по запросу)
Прибор впрыски тавота
Для DN150 (NPS 6) & большие стержень и место клапана обеспечены с герметизируя прибором впрыски тавота, для DN125 & небольшой, мы можем обеспечить герметизируя прибор впрыски тавота согласно требованиям клиента. Когда колцеобразное уплотнение будет повреждено случайно, впрыснутым sealant загерметизировал для предотвращения средств массовой информации через утечки кольца и стержня места клапана.
Шарик зафиксирован trunnion и стержнем на размер 4" &smaller. Поддержка плиты Trunnion на размер 6" & большой
Герметизируя варианты
Мягкое место: Металл к уплотнению колцеобразного уплотнения металла
Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов
широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента
