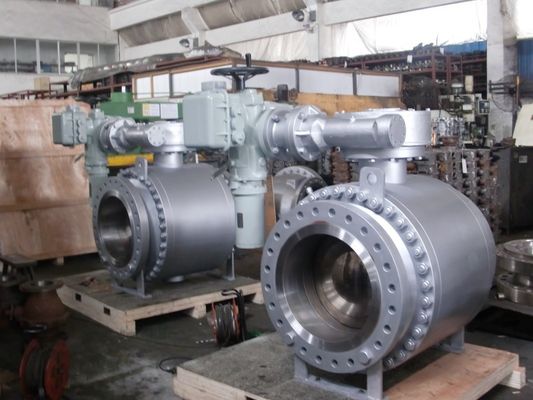

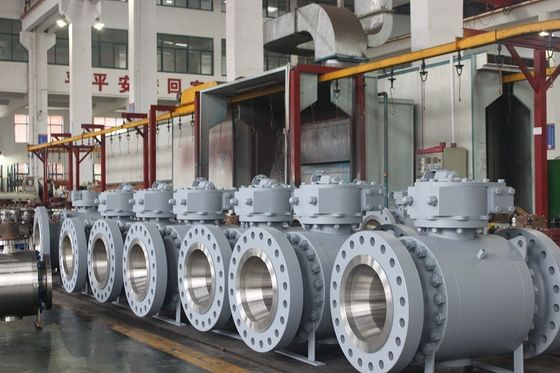

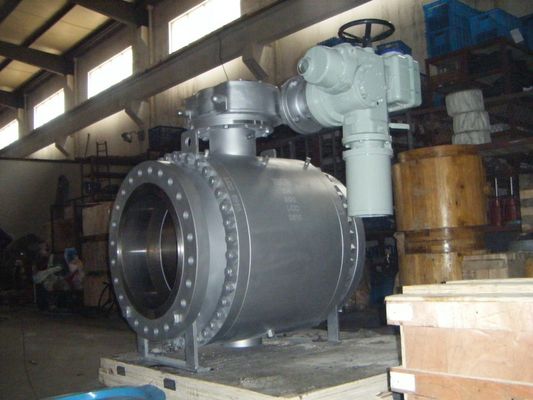

16 дюймов 600LB тип шариковый клапан Trunnion входа стороны 3 частей
Trunnion установил шариковые клапаны
Наш trunnion установил бортовые шариковые клапаны высокой эффективности входа, имеет крепкий дизайн и проектирован для того чтобы соотвествовать международным стандартам как API 6A, API 6D, ASME B16.34, ISO 17292 и другие по запросу. Ряд содержит оба мягкое, металл или составных место которое можно установить с одиночным или двойным влиянием поршеня для того чтобы обеспечить эффективные сдвоенный блок и кровотечение (DB&B) в обеих закрытых и, по запросу, в открытых вакансиях.
Главный материал
| Материал тела |
Материал отделки |
Материал уплотнения |
Набивка/упаковка |
| WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. |
SS410, SS420, SS304, SS316, ETC |
PTFE, RPTFE, ВЗГЛЯД УКРАДКОЙ, PPL, ETC. |
ГРАФИТ. PTFE, PPL. ETC.
|
| Тип шарикового клапана |
Дизайн и изготовление |
Лицом к лицу/непрерывной цепью |
Размеры фланца |
Оценка температуры давления |
Осмотр и тест |
| Разделите шариковый клапан фланца |
BS5351 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.34 |
API6D |
| Фиксированный шариковый клапан фланца |
API6D/API608 |
API6D |
ANSI B16.47 |
ANSI B16.34 |
API598 |
Конструктивная особенность
1: Полная скважина или уменьшенная скважина
2: Структура двухкусочных или 3-части тела
3: Сдвоенный блок & кровотечение, двойная изоляция и кровотечение (DIB-1&DIB-2)
4: Дизайн огня безопасный (API 607)
5: Обдув-защитная система
6: Противостатический дизайн
7: Сброс полости собственной личности
8: Испытание беглого излучения (опционное)
Проектные данные
Проектно-конструкторский стандарт: API 6D, DIN3357-1, EN12516-1
Лицом к лицу стандарт: API6D, ASME B16.10, DIN3202
Соединяясь стандарт: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25
Тест & проверить стандарт: API 6D, API 598
Работая температура: -196℃~610℃
Тип соединения: RF, RTJ, FF, BW.BSPT, NPT
Кислая окружающая среда: NACE MR0175
Дизайн огня безопасный
Шариковые клапаны обеспечивают пропуск 100% теста огня безопасного. По мере того как шариковый клапан прикладывает 2 загерметизированный дизайн через уплотнения колцеобразного уплотнения и набивку спирали графита металла обветренное. Когда клапан горящие, неметаллические материалы как уплотнения места PTFE, набивки, уплотнения колцеобразного уплотнения, резиновый etc будет поврежден, между тем наружный слой набивки спирали графита металла обветренного обеспечивает вторичное уплотнение. Когда мягкое место сгорится, место металла автоматически сформирует уплотнение металла с шариком под принуждать весны которая эффектно будет контролировать внутреннюю утечку и внешнюю утечку. Дизайн клапана полно согласовывает с API 607, API 6FA, BS 6755, JB/t 6899 и другие стандарты,
СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)
Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.
ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)
Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.
Герметизируя варианты
Мягкое место: Металл к уплотнению колцеобразного уплотнения металла
Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов
широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента
Шарик зафиксирован trunnion и стержнем на размер 4" &smaller. Поддержка плиты Trunnion на размер 6" & большой
