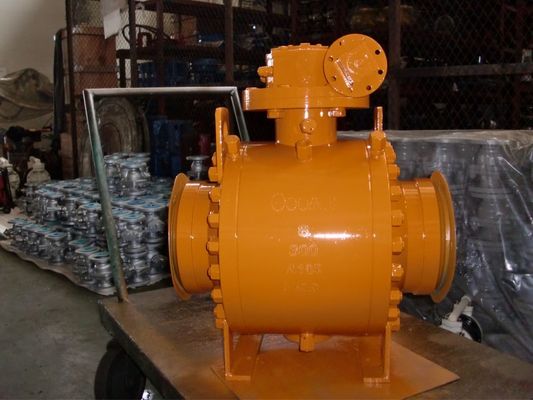

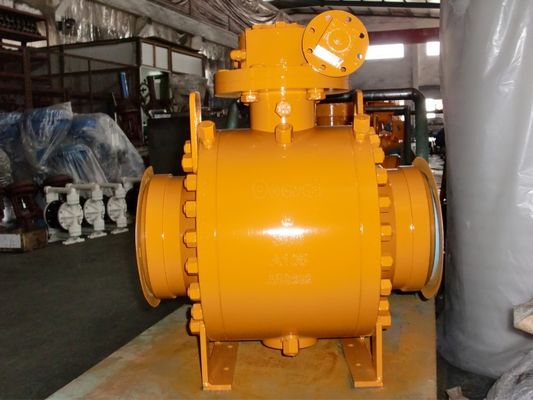

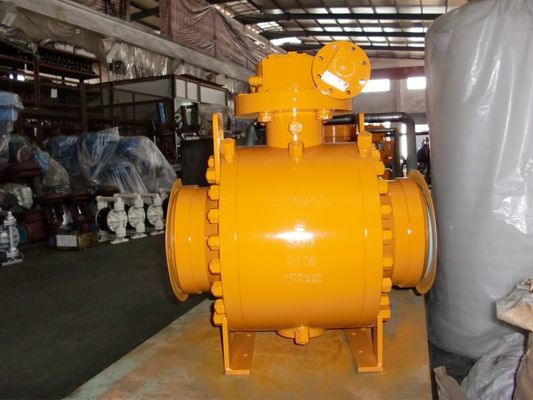

BW доказательства обдува кончает полной шариковый клапан выкованный скважиной

Бортовой тип BW Trunnion входа шарикового клапана вковки кончается

ОСНОВНЫЕ ОСОБЕННОСТИ:
Бортовым шариковый клапан входа установленный trunnion конструированный двухкусочный тип телосложения или тип телосложения 3 частей и с 2 плавая местами, которые передвижные под давлением средства. Под дном мест, место поджимая весны расположено для обеспечения что 2 плавая места могут прикрепить поверхность шарика плотно, другой больше, давление средства также могут нажать места для того чтобы прикрепить шарик плотно для обеспечения герметизировать надежное.

Шариковый клапан trunnion оборудован с передвижным кольцом уплотнения места которое может произвести смещение под давлением средства. В случае если это любое среднее давление существует, давление отожмет кольцо уплотнения места клапана на шарик плотно, гарантирующ герметизируя представление шарикового клапана.

Конструктивные особенности

Шариковый клапан конструирован в соответствии с ISO14313, API 6D, BS 5351, GB/T 19672;

Простая структура с хорошим герметизирующ представление и небольшой вращающий момент;

Полная скважина и уменьшенный дизайн скважины с минимальным акустическим омическим сопротивлением (нул фактически);

Аварийная впрыска sealant;

Сброс собственной личности давления полости;

Независимые шарик и стержень;

Низкая упаковка излучения;

Дизайн огня безопасных, противостатических и анти--обдува стержня;

Функция DBB места клапана, DIB-1, DIB-2;

Опционный выдвинутый bonnet.

Вид продукции

Материал тела: сталь углерода, нержавеющая сталь, легированная сталь
Номинальный диаметр: 2" ~60" (DN50~DN1500)

Соединение конца: RF, RTJ, BW

Ряд давления: Class150~2500 (PN16~PN420)

Работая температура: - 46℃~+200℃

Деятельность: Ключ, шестерня червя, электрическое, пневматическое, газ над приводом масла и электрогидравлическим приводом

Главный материал

Шариковый клапан установленный Trunnion соответствующий для использования на различных видах трубопроводов класса 150 к класса 2500, PN16~PN160, JIS 10K~ JIS 20K, который нужно отрезать или повернуть на средство трубопровода, чего типы деятельности включают шестерню червя, manul, pneumactic или электрические силовые приводы, быть вообще соединения фланца, и соединения конца сварки встык также.

Стержень доказательства обдува:

Стержень сделан отдельно от шарика с объединенным T типа круглым плечом, сохраненным вежливым. (другие дизайны доступны по запросу)

Противостатический прибор:

Весна плюс тип противостатический прибор графита приложена между шариком, стержнем, фланцом железы и телом для того чтобы держать неповрежденную цепь тока между всеми металлическими компонентами. И обеспечьте сопротивление более низкое чем самое строгое требование к обслуживания.

Прибор впрыски тавота

Для DN150 (NPS 6) & большие стержень и место клапана обеспечены с герметизируя прибором впрыски тавота, для DN125 & небольшой, мы можем обеспечить герметизируя прибор впрыски тавота согласно требованиям клиента. Когда колцеобразное уплотнение будет повреждено случайно, впрыснутым sealant загерметизировал для предотвращения средств массовой информации через утечки кольца и стержня места клапана.

Герметизируя варианты

Мягкое место: Металл к уплотнению колцеобразного уплотнения металла

Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов

широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента

Дизайн огня безопасный

Шариковые клапаны обеспечивают пропуск 100% теста огня безопасного. По мере того как шариковый клапан прикладывает 2 загерметизированный дизайн через уплотнения колцеобразного уплотнения и набивку спирали графита металла обветренное. Когда клапан горящие, неметаллические материалы как уплотнения места PTFE, набивки, уплотнения колцеобразного уплотнения, резиновый etc будет поврежден, между тем наружный слой набивки спирали графита металла обветренного обеспечивает вторичное уплотнение. Когда мягкое место сгорится, место металла автоматически сформирует уплотнение металла с шариком под принуждать весны которая эффектно будет контролировать внутреннюю утечку и внешнюю утечку. Дизайн клапана полно согласовывает с API 607, API 6FA, BS 6755, JB/t 6899 и другие стандарты,

ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)

Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.

СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)

Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.

Шарик зафиксирован trunnion и стержнем на размер 4" &smaller.      Поддержка плиты Trunnion на размер 6" & большой
