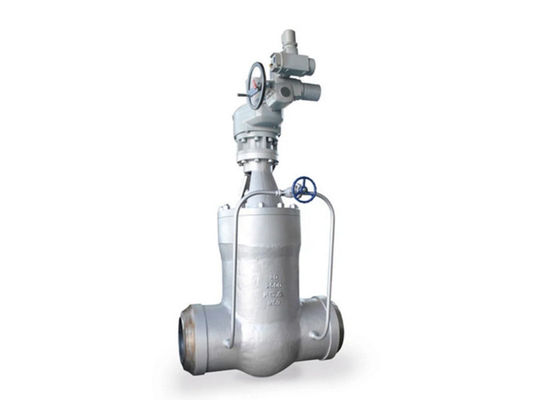

Прямой через запорную заслонку уплотнения давления литой стали

Запорная заслонка Bonnet уплотнения давления литой стали промышленная

Гибкий клин цельный, полностью направленный клин бросания с центральным эпицентром деятельности для того чтобы позволить усаживая сторонам двинуть по отношению к одину другого, таким образом возмещая потерю искажение мест тела должных к нагрузкам теплового расширения или тубопровода. Сторона посадочных мест кольца и клина места установила на угол 9° от вертикали для того чтобы уменьшить сползая контакт кольца клина и места во время открытия и закрывать.

Заклинивающ действия помогают произвести эффект плотное уплотнение в низких обслуживаниях перепада давления. Гибкая конструкция клина сопротивляется клину вставляя или связывая в обслуживаниях где клапан может быть закрыт когда холодный и раскрытый когда горячий. Поверхности стула hardfaced с Stellite®6 для того чтобы обеспечить высокую возможность жизненного цикла в очень высоких обслуживаниях перепада давления.

Ворота разделенный дизайн используя 2 диска скачут - нагруженный и придержанный, что совместно держателем ворот с весной reservior корозии обеспечило начальный подпитывать закрыванный. Ворота полагаются для закрепленности места на основном давлении жидкости действуя на идущем дальше по потоку месте. Никакие заклинивая действие или дополнительная загрузка на местах приводящ в значительно более низком работая вращающем моменте. Во время закрывать наклон на дне ворот, который нужно направить их между местами и recompress весна.

Преимущества запорной заслонки

• Меньшие трение и минимальное падение в давлении когда полно раскрытый
• Исключает утечки
• Поднимая конфигурации стержня делают визуальные контроли легкий
• Конфигурации стержня Nonrising идеальны для зон ОН нелегально или где космос ограничен
• Увеличьте эффективность путем сохранение энергии при открытии или закрывающ запорной заслонки

Материальный выбор для запорных заслонок

• Сталь углерода (A105-WCB, WCC)
• Сталь углерода низкой температуры (LF2-LCC, LCB)
• Нержавеющая сталь (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Низкие сплавы (F1-WC1, F11-WC6, F22-WC9)
• Высокие сплавы (F5-C5, F9-C12, F91-C12A, F62-CN3MN, F20-Alloy 20)
• Дуплекс & супер дуплекс (2205-4A, 2507-5A, S32760-6A)
• Бронзовый (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)

Примечания: Вышеуказанные материалы применимы к телу клапана. Контактируйте JIEYU для материала клапана компонентного.
