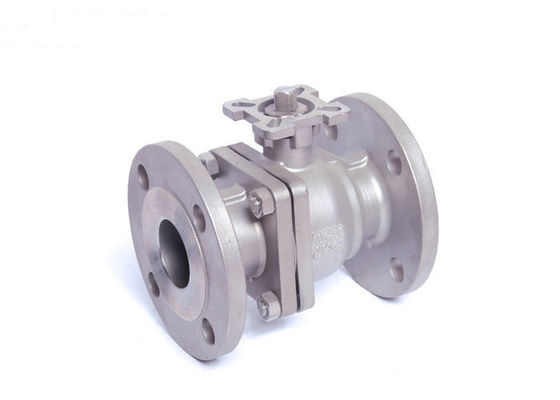

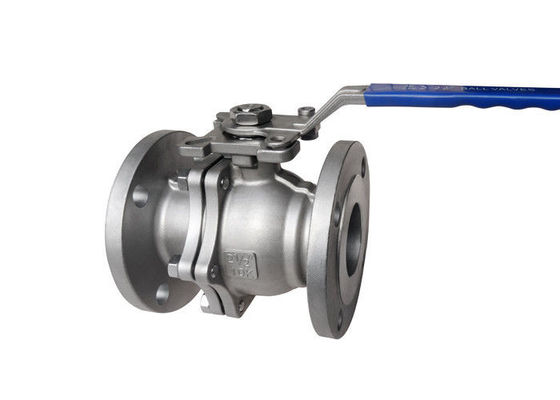

Шариковый клапан конца фланца DIN стандартный 20K SS316 для растворителя

Шариковый клапан конца фланца DIN стандартный 20K SS316 для растворителя

Brand Name: OEM
Model Number: OEM
MOQ: 1pc
цена: negotiable
Payment Terms: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Supply Ability: 10000ПКС/МОУТХ
Detail Information
Место происхождения:
КИТАЙ
Сертификация:
API ISO Ts CE
Материал тела:
СС304 СС316
Материал шарика:
КФ8, КФ8М
Материал места:
ПТФЭ
Стандарт:
ГБ, АНСИ, ДЖИС, ДИН
Размер:
DN15 | DN200
Давление:
10K 20K
Упаковывая детали:
Случай переклейки
Поставка способности:
10000ПКС/МОУТХ
Выделить:

Шариковый клапан конца фланца SS316

,

шариковый клапан конца фланца 20K

,

Шариковый клапан конца фланца DIN стандартный

Product Description

Пусковая площадка установки шарикового клапана ISO5211 литой стали JIS 20K 2PC сразу для мотора



Спецификации



Шариковый клапан

Применимые стандарты:
- Дизайн и изготовлять: ASME B16. 34, API608

- Соединение: JIS B2212 | B213

- Тест и осмотр: JIS B2003, API6D

- Лицом к лицу размер: JIS B2002

Ряд размера:
- DN15 | DN200

Оценка давления:
- JIS 10K 20K
Диапазон температур:
- - °C 20 | °C 185



Отверстие шарикового клапана и закрывая часть (шарик) управляются стержнем клапана и вращают вокруг оси стержня клапана. Он главным образом использован для того чтобы отрезать или повернуть дальше средство в трубопроводе, и может также быть использован для жидких регулировки и контроля. Общего назначения модель имеет преимущества компактной текстуры, надежного запечатывания, простой структуры и удобного обслуживания, и поверхность для заклеивания и сферически поверхность часто в закрытом государстве, которое легко не выветрено средством, и легки для того чтобы работать и поддерживать.



Давление Размер φD L φE φB φC T f N-φh H H1 W M P A1 A2 B1 B2
JIS 10K 15 15 108 95 70 52 12 1 4-15 48 79 135 9 9 6 6 36 42
20 20 117 100 75 58 14 1 4-15 53 84 135 9 9 6 6 36 42
25 25 127 125 90 70 14 1 4-19 64 95 170 11 11 6 7 42 50
32 32 140 135 100 80 16 2 4-19 71 103 170 11 11 6 7 42 50
40 38 165 140 105 85 16 2 4-19 76 111 200 14 14 7 9 50 70
50 50 178 155 120 100 16 2 4-19 85 120 200 14 14 7 9 50 70
65 Свяжитесь мы свободно
80
100
125
150
200


Применение



Соответствующий для общих средств массовой информации работы как вода, растворитель, кислота и природный газ, но также соответствующий для средства с жесткими условиями труда, как кислород, перекись водорода, метан и этилен, которые широко использованы в различных индустриях.



Прочность



1. Жидкое сопротивление небольшое: поперечное сечение промежуточной трубы между сферой и телом клапана равно, и сферически проход соединен дугой круга, и средними пропусками через сферу, и жидкое сопротивление небольшое.
2. хорошее герметизируя представление: Место клапана принимают материал PTFE с некоторой упругой деформацией и высокопрочное, которая достигает хорошего герметизирующ представление и обеспечивает стабильность клапана.
3. длинный срок службы: ядр клапана и свет видя материал шеи сделаны аустенитной нержавеющей стали, и материал места клапана сделан PTFE, которое может достигнуть хорошей коррозионной устойчивости и увеличить срока службы клапана.



Модельный выбор



Полностью гаван плавая шариковый клапан 2PC

Стандарт ANSI GB JIS DIN
Давление 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Модель 1) Высокая модель ручки модели платформы 2)
