Подробная информация о продукте:
|
Материал тела: | КФ8 | Материал места: | ПТФЭ |
---|---|---|---|
Сила: | Привод возвращения весны | Соединение: | Двойной фланец |
Размер клапана: | 1/2 " ~8" | Средство: | Газ масла воды |
Высокий свет: | Шариковый клапан тела CF8 пневматический сработанный,Шариковый клапан фланца пневматический сработанный,8" пневматический сработанный шарик Valvealve |

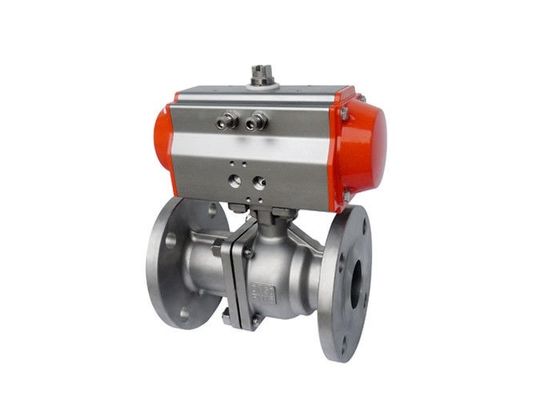

Шариковый клапан SS фланца промышленный пневматический сработанный мочит модулирующую лампу WCB роторную
Описание:
Сработанный шариковый клапан и сработанные варианты клапан-бабочки от нас помочь автоматизировать начало и останавливать подач. Соединянный с соленоидом, пневматические приводы также могут произвести вращающий момент для того чтобы двинуть цилиндры или достаточный вращающий момент для того чтобы вызвать небольшие электрические приборы. Для создания failsafe дизайна, рассматривайте клапан сработанный весн-возвращением который использует воздух для того чтобы помочь привестись в действие клапан в одном направлении и веснах для того чтобы помочь работать в обратном направлении.
Спецификации
Преимущество
1. Легкий для того чтобы работать, раскрывать и закрывать быстро, от полное открытого для полного покуда вращанное 90°, легкий для того чтобы контролировать над длинными расстояниями.
2. обслуживание удобно, шариковый клапан прост в структуре, герметизируя кольцо вообще активно, и удобно демонтировать и заменить.
3. Когда полно открытый или полно закрытый, поверхность для заклеивания шарика и место клапана изолированы от средства. Когда средство пройдет, оно не причинит размывание поверхности для заклеивания клапана.
Технические данные
Двойное действующее но. пневматического привода приказывая.
Двойник Действовать |
Модель никакая | Вращающий момент (5.5Bar) |
ПОСТУПОК 042D | 8.4Nm | |
ПОСТУПОК 050D | 18.3Nm | |
ПОСТУПОК 063D | 32.2Nm | |
ПОСТУПОК 075D | 64Nm | |
ПОСТУПОК 090D | 101Nm | |
ПОСТУПОК 100D | 146Nm | |
ПОСТУПОК 115D | 236Nm | |
ПОСТУПОК 125D | 305Nm | |
ПОСТУПОК 145D | 478Nm | |
ПОСТУПОК 160D | 624Nm | |
ПОСТУПОК 190D | 1185Nm | |
ПОСТУПОК 210D | 1447Nm | |
ПОСТУПОК 240D | 2126Nm | |
ПОСТУПОК 270D | 3229Nm | |
ПОСТУПОК 300D | 4197Nm | |
ПОСТУПОК 350D | 6283Nm | |
ПОСТУПОК 400D | 8953Nm |
Параметр шарикового клапана (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюр стандартный во всем стандарте
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Declutchable
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Больше выбора
Стандарт | ANSI | GB | JIS | DIN |
Давление | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Клапан Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Привод | 1) Одиночный действующий (возвращение весны) 2) действовать двойника | |||
Аксессуары | 1) Фильтр клапана соленоида 3) переключателя предела 2) 4)Позиционер |
