Подробная информация о продукте:
|
Материал тела: | КФ8 | Материал места: | ПТФЭ |
---|---|---|---|
Сила: | Двойной действовать | Соединение: | Двойной фланец |
Давление: | ПН16 | Структура клапана: | 2 части |
Высокий свет: | Клапан DIN двойной действующий пневматический,Пневматическая модулирующая лампа PN16,Клапан двойника PN16 действующий пневматический |

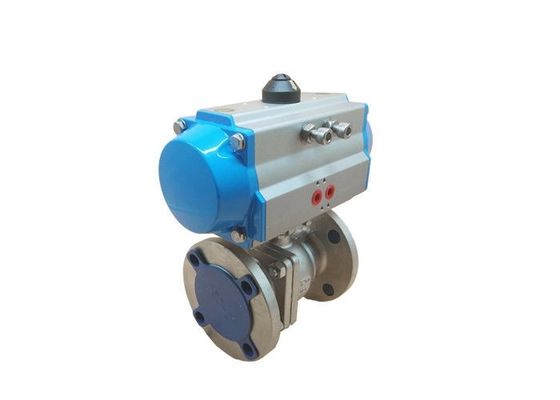

Конца фланца пневматических клапанов DN50 нержавеющей стали пути DIN двойные действующие 2
Описание
Этот пневматически контролируемый двухсторонний шариковый клапан учитывает рост автоматизации к вашей системе сравненной к вручную контролируемому клапану. Шариковый клапан имеет диаметр 100 mm и соответствующий для жидкостей и газов от -20 к 180°C. Пневматический привод способен на создавать 354 Nm из вращающего момента на баре 8, но он имеет окно давления контроля 6? бар 10. Шариковый клапан имеет g 4" потоки, который нужно соединить его с тубопроводом/поливать из шланга носящ средства массовой информации и значение Kv m3 1230. Привод двойной действовать с деятельностью надежного алюминиевого механизма реечной передачи вращательной. Привод имеет анодированное алюминиевое снабжение жилищем и алюминиевую крышку, пока шариковый клапан имеет снабжение жилищем нержавеющей стали и уплотнение PTFE. Максимальное давление средств массовой информации бар 63. Шариковый клапан дизайн 3 частей учитывая тщательную чистку. 3845 мест включения Намюр VDI/VDE уже на приводе для того чтобы установить 1/4" клапан соленоида Намюр сразу на привод или соединить шланг для подачи воздуха используя g 1/4". Также, управление положения или распределительную коробку предела можно установить на верхней части привода согласно VDI/VDE 3845. Привод установлен на шариковом клапане через фланец F10 ISO 5211 (22 mm). Собрание аттестованное ATEX (БЫВШЕЕ II 2GD c) и может поэтому быть использовано в потенциально взрывно окружающих средах. Профи: Способность сразу установить клапан соленоида Намюр для уменьшения штуцеров и трубопровода. Механический индикатор на верхних шоу клапан position.ATEX (БЫВШЕЕ II 2GD c) аттестованный для взрывно окружающих сред. Более низкая стоимость инвестирования чем электрическая версия. Быстрое отверстие/closingDouble действовать учитывают больший контроль чем одиночные действующие приводы. Шариковый клапан дизайн 3 частей учитывая тщательную чистку. Смогите быть оборудовано с распределительной коробкой предела. Жулики: Двойной действовать использует более обжимать воздух чем одиночные действующие приводы. Оно требует, что обжатой пневматической системы и клапан соленоида контролирует подачу воздуха.
Спецификации
Преимущество
1. Компактный размер и облегченная конструкция
2. Надежное, продолжительное представление
3. Держателя стандарта «в клапане линии» или «перекрестного» к конфигурациям привода
4. Дизайн Весн-возвращения приспосабливает подачу воздуха как низко как 50 psi
5. Отделка нержавеющей стали внешняя и колцеобразные уплотнения FKM стандарт
6. Сразу соединение стержня клапана к валу привода уменьшает отрицательную реакцию
7. Стандарт ручного преодоления автоматики
Технические данные
Двойное действующее но. пневматического привода приказывая.
Двойник Действовать |
Модель никакая | Вращающий момент (5.5Bar) |
ПОСТУПОК 042D | 8.4Nm | |
ПОСТУПОК 050D | 18.3Nm | |
ПОСТУПОК 063D | 32.2Nm | |
ПОСТУПОК 075D | 64Nm | |
ПОСТУПОК 090D | 101Nm | |
ПОСТУПОК 100D | 146Nm | |
ПОСТУПОК 115D | 236Nm | |
ПОСТУПОК 125D | 305Nm | |
ПОСТУПОК 145D | 478Nm | |
ПОСТУПОК 160D | 624Nm | |
ПОСТУПОК 190D | 1185Nm | |
ПОСТУПОК 210D | 1447Nm | |
ПОСТУПОК 240D | 2126Nm | |
ПОСТУПОК 270D | 3229Nm | |
ПОСТУПОК 300D | 4197Nm | |
ПОСТУПОК 350D | 6283Nm | |
ПОСТУПОК 400D | 8953Nm |
Параметр шарикового клапана DIN PN16 (DN15~DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | f |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюр стандартный во всем стандарте
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Declutchable
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Больше выбора
Стандарт | ANSI | GB | JIS | DIN |
Давление | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Клапан Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Привод | 1) Одиночный действующий (возвращение весны) 2) действовать двойника | |||
Аксессуары | 1) Фильтр клапана соленоида 3) переключателя предела 2) 4)Позиционер |
