Подробная информация о продукте:
|
Материал: | СС316 | Материал места: | ПТФЭ |
---|---|---|---|
Сила: | Привод возвращения весны | Давление: | 10K 20K |
Размер клапана: | 15А~200А | Средство: | Газ масла воды |
Высокий свет: | Пневматический сработанный шариковый клапан SS316,пневматический сработанный шариковый клапан 50A,Полностью гаван пневматический сработанный шариковый клапан |

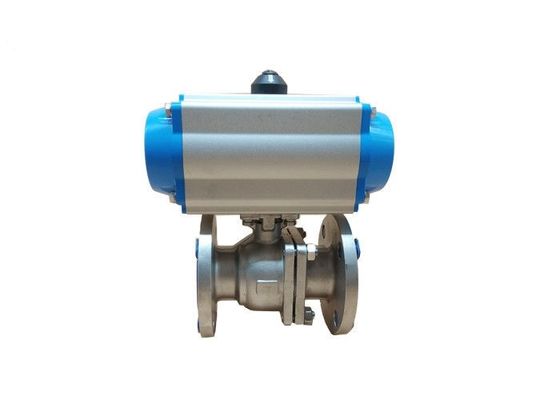

Шариковый клапан Q641F JIS10K 50A полностью гаван воздуха SS316 2PC пневматический сработанный
Параметры
Электропитание | AC220V |
Размер тела | DN15-250 |
Средний Temp | -80°C~160°C (отсутствие congelation.) |
Рабочее давение | PN1.0~2.5 (MPa) |
Режим действия | обратная связь сигнала ввода 4-20mA, гирация 0-90° |
Время действия | 4~30S |
Соединения тела | Фланец |
Материал тела | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
Загерметизированный материал | PTFE |
Материал привода | Бросая алюминиевый сплав |
Применимое средство | Кислота, алкали, соль, газ хлора, пар, вода источника, пульпа шахты и пульпа бумаги, царская водка, оксидант, разбавитель, въедливая химическая жидкость. |
Спецификации
Преимущество
1. Компактный размер и облегченная конструкция
2. Надежное, продолжительное представление
3. Держателя стандарта «в клапане линии» или «перекрестного» к конфигурациям привода
4. Дизайн Весн-возвращения приспосабливает подачу воздуха как низко как 50 psi
5. Отделка нержавеющей стали внешняя и колцеобразные уплотнения FKM стандарт
6. Сразу соединение стержня клапана к валу привода уменьшает отрицательную реакцию
7. Стандарт ручного преодоления автоматики
Применимое ведущее средство
Среднее государство | Средний Temp. | Среднее давление | Средние характеристики | Средняя концентрация | Среднее имя |
Жидкость | -80ºC~+160ºC | 0~20kg/cm2 | Сильная корозия, максимум соскабливает для того чтобы заточить | неограниченный | Кислота, алкали, соль, хлор, пар, вода источника, пульпа шахты, пульпа бумаги, царская водка, оксидант, разбавитель. |
Газ | -80ºC~+160ºC | 0~20kg/cm2 | Сильная корозия, максимум соскабливает для того чтобы заточить | неограниченный | |
Смесь жидкостного и твердой | -80ºC~+160ºC | 0~20kg/cm2 | Сильная корозия, максимум соскабливает для того чтобы заточить |
<60> |
Технические данные
Одиночное действующее но. пневматического привода приказывая.
DN (mm) |
D | D1 | D2 | d | K | M | L | B | F | H1 | H2 | L1 | L2 | Вес kg |
15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
Параметр шарикового клапана JIS стандартный (15A~200A)
Давление | Размер | φD | L | φE | φB | φC | T |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюр стандартный во всем стандарте
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Declutchable
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Больше выбора
Стандарт | ANSI | GB | JIS | DIN |
Давление | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Клапан Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Привод | 1) Одиночный действующий (возвращение весны) 2) действовать двойника | |||
Аксессуары | 1) Фильтр клапана соленоида 3) переключателя предела 2) 4)Позиционер |
