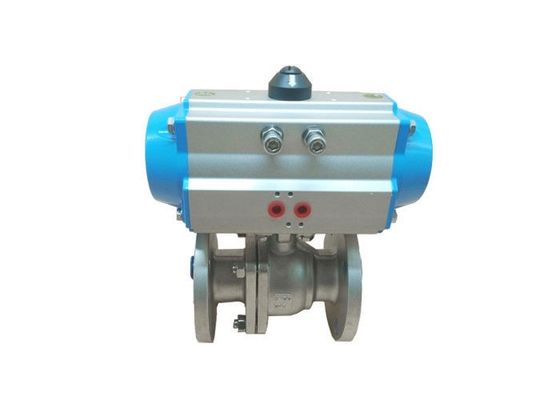

Модулирующая лампа 150LB шарикового клапана двойного действующего фланца пневматическая сработанная
Пневматический сработанный высокотемпературный служить фланцем шариковый клапан
Высокая температура пневматически сработала служить фланцем шариковый клапан PN16 или ANSI 150 соответствующий для более трудных применений. Полная скважина, клапан 3 частей приходит в нержавеющую сталь с вариантами для различных соединений конца, углерод заполнил усиленное место и уплотнение PTFE.
Клапан приспособлен к сильному пневматическому возвращению весны или двойному действующему приводу через расширение жары рассеивая (TSM).
Конфигурируемые варианты включают переключатели предела, клапаны соленоида и позиционеры.
К тому же, наш пневматический квартальный привод механизма реечной передачи поворота определять размер с фактором безопасности 30% встроенным, требующ пилотного давления 5,5 Адвокатур и извлекает пользу из интерфейса Намюр для обоих пилотные клапан соленоида и switchbox.
Преимущество
1. Компактный размер и облегченная конструкция
2. Надежное, продолжительное представление
3. Держателя стандарта «в клапане линии» или «перекрестного» к конфигурациям привода
4. Дизайн Весн-возвращения приспосабливает подачу воздуха как низко как 50 psi
5. Отделка нержавеющей стали внешняя и колцеобразные уплотнения FKM стандарт
6. Сразу соединение стержня клапана к валу привода уменьшает отрицательную реакцию
7. Стандарт ручного преодоления автоматики
Спецификации
- Привод роторного квартального поворота дизайна механизма реечной передачи пневматический
- Двойная версия действующих или весны возвращения
- Интерфейсы ISO5211, DIN3337 и Намюр для легкой установки к клапану, распределительная коробка предела и позиционер
- Соответствующий для крытого и на открытом воздухе применения
- Выход вращающего момента от 3Nm к 13,024Nm (версии DA) и 4Nm к 6,584Nm (версия СТАРШЕГО)
- Снабжение жилищем алюминиевого сплава с шестерней покрытой никелем
- Угол 90° перемещения с регулировкой стопа перемещения ± 5℃
- Рабочее давение от 2 бара бара до 8 на температуре от -20℃ к +80℃
Технические данные
Двойное действующее но. пневматического привода приказывая.
Двойник
Действовать |
Модель никакая |
Вращающий момент (5.5Bar) |
| ПОСТУПОК 042D |
8.4Nm |
| ПОСТУПОК 050D |
18.3Nm |
| ПОСТУПОК 063D |
32.2Nm |
| ПОСТУПОК 075D |
64Nm |
| ПОСТУПОК 090D |
101Nm |
| ПОСТУПОК 100D |
146Nm |
| ПОСТУПОК 115D |
236Nm |
| ПОСТУПОК 125D |
305Nm |
| ПОСТУПОК 145D |
478Nm |
| ПОСТУПОК 160D |
624Nm |
| ПОСТУПОК 190D |
1185Nm |
| ПОСТУПОК 210D |
1447Nm |
| ПОСТУПОК 240D |
2126Nm |
| ПОСТУПОК 270D |
3229Nm |
| ПОСТУПОК 300D |
4197Nm |
| ПОСТУПОК 350D |
6283Nm |
| ПОСТУПОК 400D |
8953Nm |
Параметр шарикового клапана 150LB (1/2 " ~8")
| Давление |
Размер |
φD |
L |
φE |
φB |
φC |
T |
f |
| Class150 |
1/2» |
13 |
108 |
89 |
60,5 |
35 |
11,5 |
1,6 |
| 3/4" |
19 |
117 |
98 |
70 |
43 |
11,5 |
1,6 |
| 1" |
25 |
127 |
108 |
79,5 |
51 |
12 |
1,6 |
| 1 1/4" |
32 |
140 |
117 |
89 |
64 |
13 |
1,6 |
| 1 1/2» |
38 |
165 |
127 |
98,5 |
73 |
15 |
1,6 |
| 2" |
51 |
178 |
152 |
120,5 |
92 |
16 |
1,6 |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюр стандартный во всем стандарте
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Declutchable
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Больше выбора
| Стандарт |
ANSI |
GB |
JIS |
DIN |
| Давление |
150LB/300LB |
PN16/PN25/PN40 |
10K/20K |
PN16/PN40 |
| Клапан Matreial |
1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB |
| Привод |
1) Одиночный действующий (возвращение весны) 2) действовать двойника |
| Аксессуары |
1) Фильтр клапана соленоида 3) переключателя предела 2) 4)Позиционер |
