Подробная информация о продукте:
|
Размер: | NPS 2" до 60" | Давление: | 150ЛБ к 2500ЛБ |
---|---|---|---|
Диапазон температур: | Температуэ -196℃~300℃ низкое, нормальная температура и высокая температура | Материал тела и отделки: | Литая сталь, ВКБ, АСТМ А105, АСТМ А350 ЛФ2, АСТМ А182 Ф304 Ф304Л Ф316/Ф316Л/Ф51 Ф53 Ф55, АСТМ А351 К |
Материал места: | ПТФЭ, РПТФЭ, ДЭВЛОН, Молон, ВЗГЛЯД УКРАДКОЙ, место металла | Запечатывание тела и стержня: | Колцеобразное уплотнение (ФКМ, ФФКМ НБР, ФПМ ХНБР, ВИТОН, ЭПДМ, АФЛАС), спиральная обветренная упако |
Высокий свет: | бортовой trunnion входа установил клапан,Клапан отделки SS410 установленный Trunnion,Клапан 3 частей установленный Trunnion |

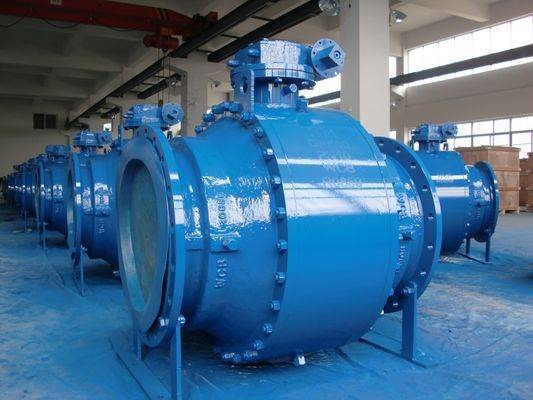

Тип шариковый клапан Trunnion входа стороны 3 частей
Шариковый клапан установленный Trunnion соответствующий для использования на различных видах трубопроводов класса 150 к класса 2500, PN16~PN160, JIS 10K~ JIS 20K, который нужно отрезать или повернуть на средство трубопровода, чего типы деятельности включают шестерню червя, manul, pneumactic или электрические силовые приводы, быть вообще соединения фланца, и соединения конца сварки встык также.
Тип шарикового клапана | Дизайн и изготовление | Лицом к лицу/непрерывной цепью | Размеры фланца | Оценка температуры давления | Осмотр и тест |
Разделите шариковый клапан фланца | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Фиксированный шариковый клапан фланца | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Главный материал
Материал тела | Материал отделки | Материал уплотнения | Набивка/упаковка |
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, ВЗГЛЯД УКРАДКОЙ, PPL, ETC. | ГРАФИТ. PTFE, PPL. ETC. |
Проектные данные
Проектно-конструкторский стандарт: API 6D, DIN3357-1, EN12516-1
Лицом к лицу стандарт: API6D, ASME B16.10, DIN3202
Соединяясь стандарт: ASME B 16,5, ASME B16.47, DIN 2543/4, ASME B 16,25
Тест & проверить стандарт: API 6D, API 598
Работая температура: -196℃~610℃
Тип соединения: RF, RTJ, FF, BW.BSPT, NPT
Кислая окружающая среда: NACE MR0175
Конструктивная особенность
1: Полная скважина или уменьшенная скважина
2: Структура двухкусочных или 3-части тела
3: Сдвоенный блок & кровотечение, двойная изоляция и кровотечение (DIB-1&DIB-2)
4: Дизайн огня безопасный (API 607)
5: Обдув-защитная система
6: Противостатический дизайн
7: Сброс полости собственной личности
8: Испытание беглого излучения (опционное)
ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)
Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.
Герметизируя варианты
Мягкое место: Металл к уплотнению колцеобразного уплотнения металла
Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов
широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента
Дизайн огня безопасный
Шариковые клапаны обеспечивают пропуск 100% теста огня безопасного. По мере того как шариковый клапан прикладывает 2 загерметизированный дизайн через уплотнения колцеобразного уплотнения и набивку спирали графита металла обветренное. Когда клапан горящие, неметаллические материалы как уплотнения места PTFE, набивки, уплотнения колцеобразного уплотнения, резиновый etc будет поврежден, между тем наружный слой набивки спирали графита металла обветренного обеспечивает вторичное уплотнение. Когда мягкое место сгорится, место металла автоматически сформирует уплотнение металла с шариком под принуждать весны которая эффектно будет контролировать внутреннюю утечку и внешнюю утечку. Дизайн клапана полно согласовывает с API 607, API 6FA, BS 6755, JB/t 6899 и другие стандарты,
СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)
Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.
Шарик зафиксирован trunnion и стержнем на размер 4" &smaller. Поддержка плиты Trunnion на размер 6" & большой
