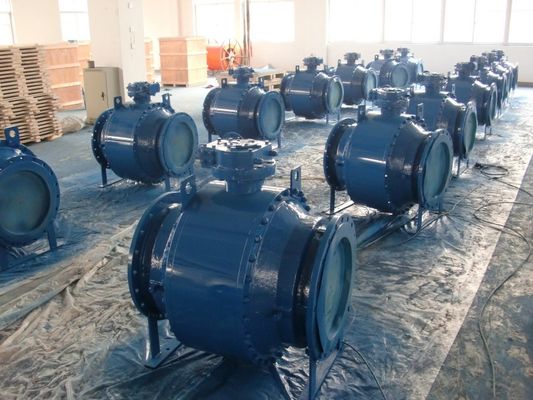

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion
Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion

Большие изображения :  Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: OEM
Сертификация: API6D,API607
Номер модели: OEM
Оплата и доставка Условия:
Количество мин заказа: 1pc
Упаковывая детали: Случаи Полывоод
Время доставки: 2-15векс
Условия оплаты: Л/К, Т/Т
Поставка способности: 20000 ПК в год

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion

описание
Размер: NPS 2" до 60" Давление: 150ЛБ к 2500ЛБ
Диапазон температур: -196℃~300℃ Низкая воздержательные, нормальные температура и высокая температура Материал тела и отделки: Литая сталь, ВКБ, АСТМ А105, АСТМ А350 ЛФ2, АСТМ А182 Ф304 Ф304Л Ф316/Ф316Л/Ф51 Ф53 Ф55, АСТМ А351 К
Материал места: ПТФЭ, РПТФЭ, ДЭВЛОН, Молон, ВЗГЛЯД УКРАДКОЙ, место металла Запечатывание тела и стержня: Колцеобразное уплотнение (ФКМ, ФФКМ НБР, ФПМ ХНБР, ВИТОН, ЭПДМ, АФЛАС), спиральная обветренная упако
Высокий свет:

NPS 20" шариковый клапан установленный Trunnion

,

шариковый клапан 2500lb установленный Trunnion

,

Мягким шариковый клапан места установленный Trunnion

Мягкий тип шариковый клапан Trunnion входа стороны места





Применение шариковых клапанов входа стороны Trunnion типичное для трубопроводов газа или сырой нефти, более больших размеров (до 60 дюймов) и более высоких классов давления (ASME 4500 или API 15000psi). Конструкция тела может быть 2 или 3 части для более небольших размеров (до 6" RB), 3 части для размеров larges. Сырье может быть или вковками или центробежными отливками. Широкий диапазон материалов: SS углеродистых сталей, аустенитовых или martensitic, двухшпиндельные-superduplex SS, основанные на никел сплавы. Скрепленное болтами тело как стандартное, сваренное тело для особенных применений (см. специфический раздел).

Особенности клапана основные технические включают анти- стержень обдува и места клапана конструируют доступное в 3 других вариантах:

SPE (одноплунжерное влияние): место подпитано давлением в верхней части потока только.
DPE (двойное влияние поршеня): место может быть подпитано давлением в верхней части потока или давлением полости тела.
ДВОЙНОЙ (SPE перед и DPE по потоку): совмещающ 2 дизайна места объяснил выше, двойной барьер смогите быть уверен в случае отказа места герметизируя



Тип шарикового клапана Дизайн и изготовление Лицом к лицу/непрерывной цепью Размеры фланца Оценка температуры давления Осмотр и тест
Разделите шариковый клапан фланца BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Фиксированный шариковый клапан фланца API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Главный материал

Материал тела Материал отделки Материал уплотнения Набивка/упаковка
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, ВЗГЛЯД УКРАДКОЙ, PPL, ETC.

ГРАФИТ. PTFE, PPL. ETC.















Герметизируя варианты

Мягкое место: Металл к уплотнению колцеобразного уплотнения металла

Запечатывание простой структуры надежное применимое к частичному надежному герметизируя низкому вращающему моменту встретить максимум клиентов

широкая низкая цена применения. условия средств массовой информации герметизируя надежность и низкие требования к вращающего момента

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion 0







Дизайн огня безопасный

Шариковые клапаны обеспечивают пропуск 100% теста огня безопасного. По мере того как шариковый клапан прикладывает 2 загерметизированный дизайн через уплотнения колцеобразного уплотнения и набивку спирали графита металла обветренное. Когда клапан горящие, неметаллические материалы как уплотнения места PTFE, набивки, уплотнения колцеобразного уплотнения, резиновый etc будет поврежден, между тем наружный слой набивки спирали графита металла обветренного обеспечивает вторичное уплотнение. Когда мягкое место сгорится, место металла автоматически сформирует уплотнение металла с шариком под принуждать весны которая эффектно будет контролировать внутреннюю утечку и внешнюю утечку. Дизайн клапана полно согласовывает с API 607, API 6FA, BS 6755, JB/t 6899 и другие стандарты,

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion 1



СДВОЕННЫЙ БЛОК & КРОВОТЕЧЕНИЕ (DBB)

Когда шарик в закрытой позиции, каждое место расгерметизирует отростчатое средство независимо в то же время между up/down потоком и полость тела, оно позволяет кровоточить поглощенное давление полости (DBB) через сток и клапан сброса давления. Сдвоенный блок и стравливающая функция делают возможным потопить клапан под давлением и проверить, чтобы место герметизировало как следует.

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion 2











ДВОЙНЫЕ ИЗОЛЯЦИЯ & КРОВОТЕЧЕНИЕ (DIB)

Двойное место влияния поршеня, среднее давление, и перед и по потоку так же, как в полости тела, создают возникающую тягу которая нажимает кольцо места против шарика, клапан с двойными кольцами места влияния поршеня требуют, что сброс давления полости уменьшает нарастание излишек давления в полости тела.

Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion 3



Шарик зафиксирован trunnion и стержнем на размер 4" &smaller.      Поддержка плиты Trunnion на размер 6" & большой



Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion 4









Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion 5Мягкое место 2500lb NPS 20" шариковый клапан установленный Trunnion 6
